（プログ） （プログ）■このページはガラス彫刻・サンドブラスト・エッチングについての用語や内容を解説しています■
| ■サンドブラストによるエッチング■ |
| サンドブラストとは圧縮空気で細かい砂（研磨材）を吹きつけてガラスなどの表面を削る技法です。 ガラスだけではなく、金属のさび落しや表面処理などにも使われます。 エッチングとは表面彫刻のことで、銅板版画の原版製作がエッチングの言葉でよく知られています。 方法としては引っかく、酸や薬品による腐食、サンドブラストなどがあります。 ガラスのエッチングでも同じように各技法があります。 ダイヤモンド・ポイント・ペンで引っかくグラスリッツエンは手間のかかる技法で芸術や趣味の分野で 使われています。 商業ベースに乗った方法は酸による腐食とサンドブラストですが、腐食法は酸の廃液処理の問題が あり、設備を整えた比較的大規模生産向きです。 小ロット生産のエッチングにはサンドブラストが中心に活用されています。 また、サンドブラストによるエッチングでは「彫り方のいろいろ」で述べるように変化に富んだ彫刻がで きるという特長があり、ガラス工芸の一分野をなしています。 |
| ■サンドブラスト・エッチングの製作手順■ | ||||
 |
 |
 |
||
| マスクの貼り付け | 養生 | 彫刻作業 | ||
| アルコール等でガラス素材の 表面の汚れや油分を落し、そ の上にマスクを貼り付ける |
マスク面以外の露出部分に 保護用のカバーをかけて、彫 刻部以外を全ておおう。この とき、わずかでもカバーに隙間 があるとガラスに傷がついてし まうので全体を確実にカバー する必要がある。 |
ノズルで圧縮空気ととも に研磨材を吹きつけて彫刻 をする。このとき研磨材が周 囲に飛び散らないようにのぞ き窓のついた箱の中で作業を 行う。 |
||
| ■マスクについて■ ガラスを保護するシートのこと で、彫刻したい部分にだけ窓 をあけ、その他の部分をカバ ーする。 マスク材料としては吹き付け る研磨材の衝撃を吸収してガ ラス表面に傷を付けない軟質 樹脂やゴムのシートが一般的 に使われます。 彫刻内容や目的によって、アー トナイフなどを使い手作業でくり ぬきする場合と製版方式で仕 上げる場合があります。 |
 |
 |
||
| 仕上げ | 着色・塗装 | |||
| マスク、養生をはがす。 マスク貼り付け用ののりや付着 した研磨材を洗い流す。 乾燥させて出来上がり |
必要に応じて。コーティング剤 の塗布、着色などを行う。この 工程はマスクや養生をはがす 前に行うことで彫刻部以外に 塗料のかかることを防ぐことが できる。 |
|||
| 上記のような作業でガラスのエッチングができあがるのですが、マスクや養生がかぶったままでの彫刻作業中は エッチングの仕上がり具合がわかりにくいものです。マスクや養生をはがしてはじめてプラスティングの不足や過 剰、養生もれの傷に気づくことが多く、このへんは経験と勘がものをいう部分です。 また、プラスティングの中にマスクの一部が浮き上がったり、吹き飛んだりするとそこに砂が当って作品を駄目に してしまいます。砂の散った作業台にガラスがこすれても傷がついてしまいますので注意が必要です。 |
||||
| ■サンドブラスト・エッチングの彫刻形状■ | ||
| 基本的にサンドブラストでエツチングしたガラスの彫刻部分の断面は下図（Ａ）の ようになります。 研磨材を部分的に集中して当てることで下図（Ｂ）のような「なだらかなくぼみ」を 作ることは可能ですが、谷の部分がＶ字に切り立った形下図（Ｃ）に彫刻することは できません。まとめますと、丸い凸や凹、角ばった凸はできますが、角ばった凹は できないということです。 この基本的な特性を生かしながら様々な彫り方を展開することで美しいガラス彫 刻が生まれます。 |
||
 |
 |
 |
| Ａ サンドブラスト・エツチング の断面形状 |
Ｂ なだらかなくぼみは 作れる |
Ｃ Ｖ字状の穴は作れ ない |
| 通常、深くデザイン彫刻をしたガラスは非彫刻面が鑑賞面です。（注１）上図で言 えば下側から見る形になり、透明なガラスを通して彫刻部分を見ることになります。 彫刻した部分はスリガラス状に白っぽくなり、それが飛び出して（浮き出て）見えます。 一般の彫刻物とは異なり、削り込んだ空間がオブジェクトを形成しているといえます。 |
||
| 注１．ワインボトルなどは内側に彫刻できませんので彫刻面が鑑賞面になります。 光沢のあるガラス面と彫刻肌とのコントラストや彫りこんだ立体感が楽しめます。 |
||
| ■彫り方のいろいろ■ |
| 彫刻面の違いとして 表彫り・裏彫り 彫刻する深さから 浅彫り・深彫り 彫刻形態から 平彫り・二段彫り・段彫り などのバリエーションがあります。さらに、これらを組み合わせることで色々な表情が得られます。 |
| 面 | 表彫り | ガラスの鑑賞面（表側）に彫刻するのを表彫りといい、乳白色のスリガラス状に見えます。 視覚的には平板な感じですが、鏡に表彫りした場合には彫刻面が鏡面（ガラスの裏側）で 反射した光にも照らされてさらに白く浮かび上がります。 |
|
| 裏彫り | 鑑賞面と反対側（裏面）に彫刻したもの。裏彫りで深く 彫刻すると、彫刻部分の周囲（彫刻の無い部分との境 目）が光を拾って輝きます。光の屈折によって生まれ る効果で、ガラス彫刻の最大の魅力はこの輝きである といえます。 また、鏡の裏彫りでは銀メッキの層を削り取ってしまう ので彫刻部分はスリガラスの状態になります。（彫刻 部分は鏡では無くなります） |
 |
|
| 深さ | 浅彫り | 彫刻の深さに対する基準として絶対的なものはありませんが、店では彫刻の無いところの 段差としての爪がちょっとひっかかる程度（０．２mm位？）までを浅彫りとしています。 強度的に見て板厚が薄い場合は浅彫りで留めた方が良いでしょう。タンブラーやワイングラ スなどのグラス類は通常、浅彫りの表彫り（基本的に内側への彫刻が困難であり、また飲食 物と接触する部分に凸凹があるのは好ましくないためとなります。 |
| 深彫り | 裏彫りした場合に上で述べた輝きの効果が生まれる深さでの彫刻。通常０．５mm程度の段差 があれば、はっきりと輝きがでてきます。ただし、細かい絵柄や文字をあまり深堀りするとえぐ れたような感じになり、美的効果としてマイナスになることもあります。 |
| 形態 | 平彫り | 彫刻部分全体を平均的な深さで彫刻したもので、最も基本的な彫り方です。 浅彫りの場合はスリ加工と言うこともあります。 平彫り向きの絵柄の原稿としては、白い紙に黒いサインペンで描いた絵だと いえます。基本的に彫るか彫らないかの世界なので、グレーなどの中間色 を表現することはできません。 |
| 二段彫り | 深彫り部分と浅彫り部分を組み合わせて絵柄を表現します。花柄で例える と、花びらの輪郭を深彫りし、花びらの中を浅彫りします。平彫りの場合のよう に隣の花びらとの間を透明な線（彫らない線）で区切ることなく花を表現でき ます。 彫刻手順としては、輪郭部分を深彫りした後に輪郭の中のマスクをはがして 浅彫りするため、やや手間がかかります。 |
|
ガラスの断面（赤色の部分が彫刻部） |
||
| 段彫り | ガラス彫刻の最高峰といえる技法です。断面がノコギリの刃のような形に彫刻 することで立体感を表現します。製版で作るマスクではできない彫刻方法です。 アートナイフなどを使って手作業でカットしたマスクの一面、一面をめくりながら 彫刻します。格段に手間のかかる彫刻方法ですが、平彫りや二段彫りでは表現 できない美しさがあります。 彫刻手順を花の彫刻を例にとって説明します。 マスクに絵柄の輪郭に沿って切り込みを入れます。 絵柄の中で一番手前に見える花びら部分のマスクをめくり、隣の花びらとの境目 を中心に彫ります。 次に手前から見て二番目の花びらをめくって先ほどと同じように彫ります。このとき 先に彫った花びらとの境目付近は軽く彫らないと一番目の花びらとの区切りが無く なってしまうので注意が必要です。 このようにして順次一面一面を彫り進めて完成させます。 |
|

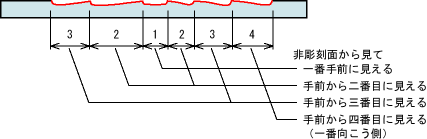

 ガラスの断面（赤色の部分が彫刻部） |
 |
■お客様からの情報は ベリサイン社のSSLを 採用して暗号化しており ますので安心してお買物 くださいませ。 |
★「名入れギフト」綿の実工房≪ワイン名入れ彫刻ギフト≪ワイン名入れサンドブラスト・エッチングの知識
★サイトマップ★ ★お買物について（送料やお支払い方法など）★
〒６５８−００７２
神戸市東灘区岡本７−３−１９セブンス岡本
「名入れギフト記念品とオーダーメイドのオリジナルギフト」綿の実工房
ＴＥＬ＆ＦＡＸ：０７８−４１１−８８２０
Ｅ−ｍａｉｌ：info@watanomi.com
